Daisy Chain Wafers

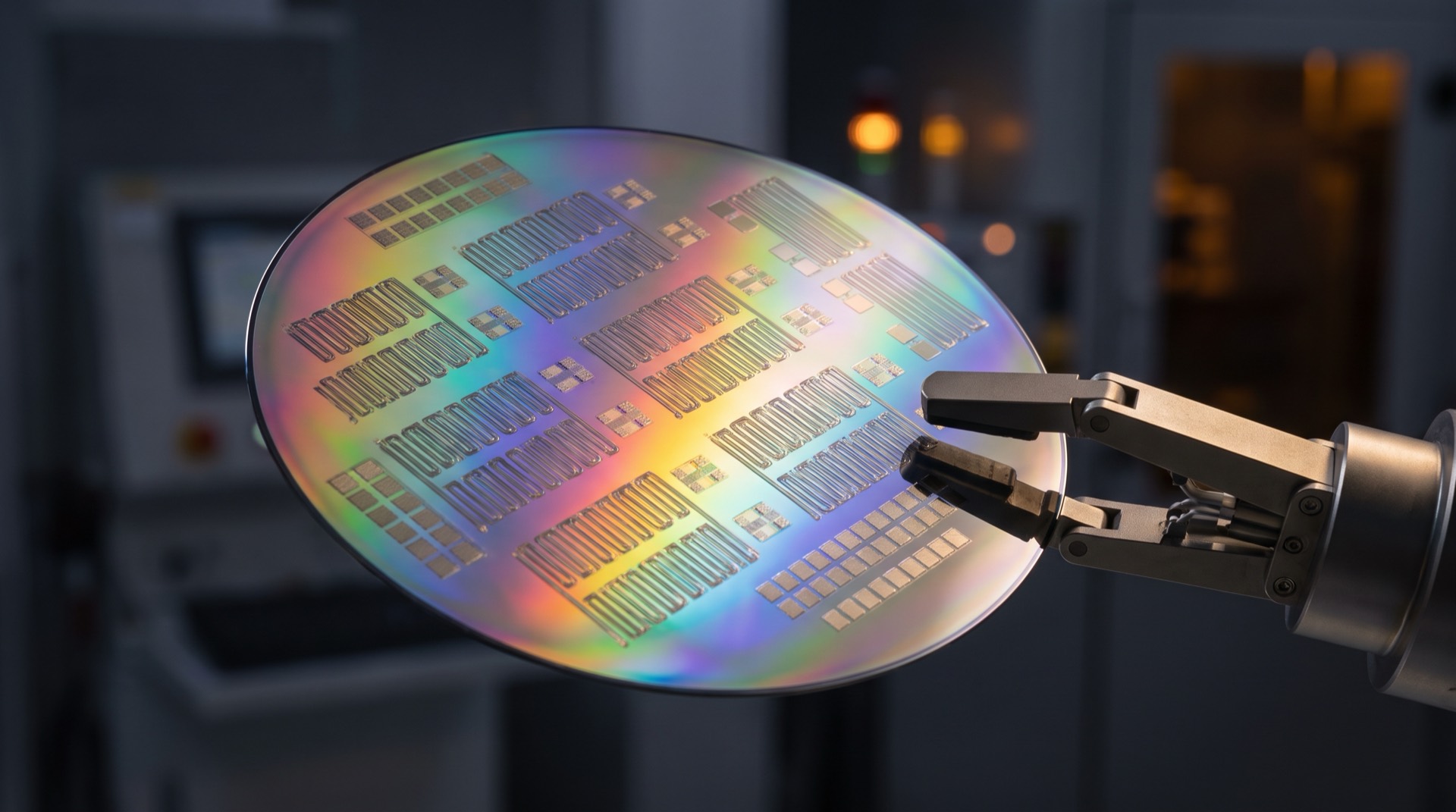

Patterned test wafers with serially connected daisy-chain interconnect structures — built for semiconductor package reliability qualification, solder joint integrity testing, and wire bond process validation.
One open circuit. Instantly detectable.
Daisy chain wafers are test vehicles consisting of serially connected metal traces arranged in chains that cross package interconnect boundaries — enabling electrical continuity monitoring across hundreds or thousands of interconnects with a single 2-wire or 4-wire measurement. A single open failure anywhere in the chain registers immediately as an open circuit.
Our daisy chain wafers are fabricated on silicon, glass, or SOI substrates with metallization options including Al, Cu, Au, and solder alloys. Designs range from simple single-link chains for wire bond qualification to complex 3D integration test vehicles with thousands of TSV-interconnected links — all fabricated in ISO 9001 certified cleanrooms.

Multiple measurement topologies, one substrate
Our daisy chain wafers support several measurement configurations optimized for different failure analysis objectives. Select the topology that matches your test requirements.
| Parameter | Available Range / Values |
|---|---|
| Chain Type | Single chain, dual chain, interdigitated comb, Kelvin (4-wire), meander |
| Chain Length | 2 to 10,000+ interconnects per chain (custom design) |
| Pad Pitch | 100 μm–500 μm standard · 40 μm–80 μm fine-pitch probe card |
| Pad Metallization | Al (AlSi, AlCu), Au, Cu, Ni/Au, ENIG (electroless Ni / immersion Au) |
| Passivation Opening | 50 μm × 50 μm to 150 μm × 150 μm (polyimide, PECVD SiO₂ / Si₃N₄) |
| Resistance per Link | < 100 mΩ (single chain) · < 200 mΩ (Kelvin chain) |
| Current Handling | Up to 2 A per chain (Au/Cu) · 500 mA (Al metallization) |
Single Daisy Chain
One continuous chain through all interconnects. Simplest layout, fastest test. Detects any open failure but cannot isolate its location — ideal for pass/fail screening of high-volume packages.
4-Wire Kelvin Chain
Each link has dedicated force and sense connections for precise resistance measurement (±0.1 mΩ resolution). Eliminates probe and wiring resistance — essential for catching subtle electromigration or corrosion degradation.
Interdigitated Comb Structures
High-sensitivity leakage and insulation resistance test structures. Interdigitated fingers detect surface contamination, ionic migration, and dielectric breakdown under bias/temperature stress. Suited to electrochemical migration (ECM) studies per IPC / J-STD.

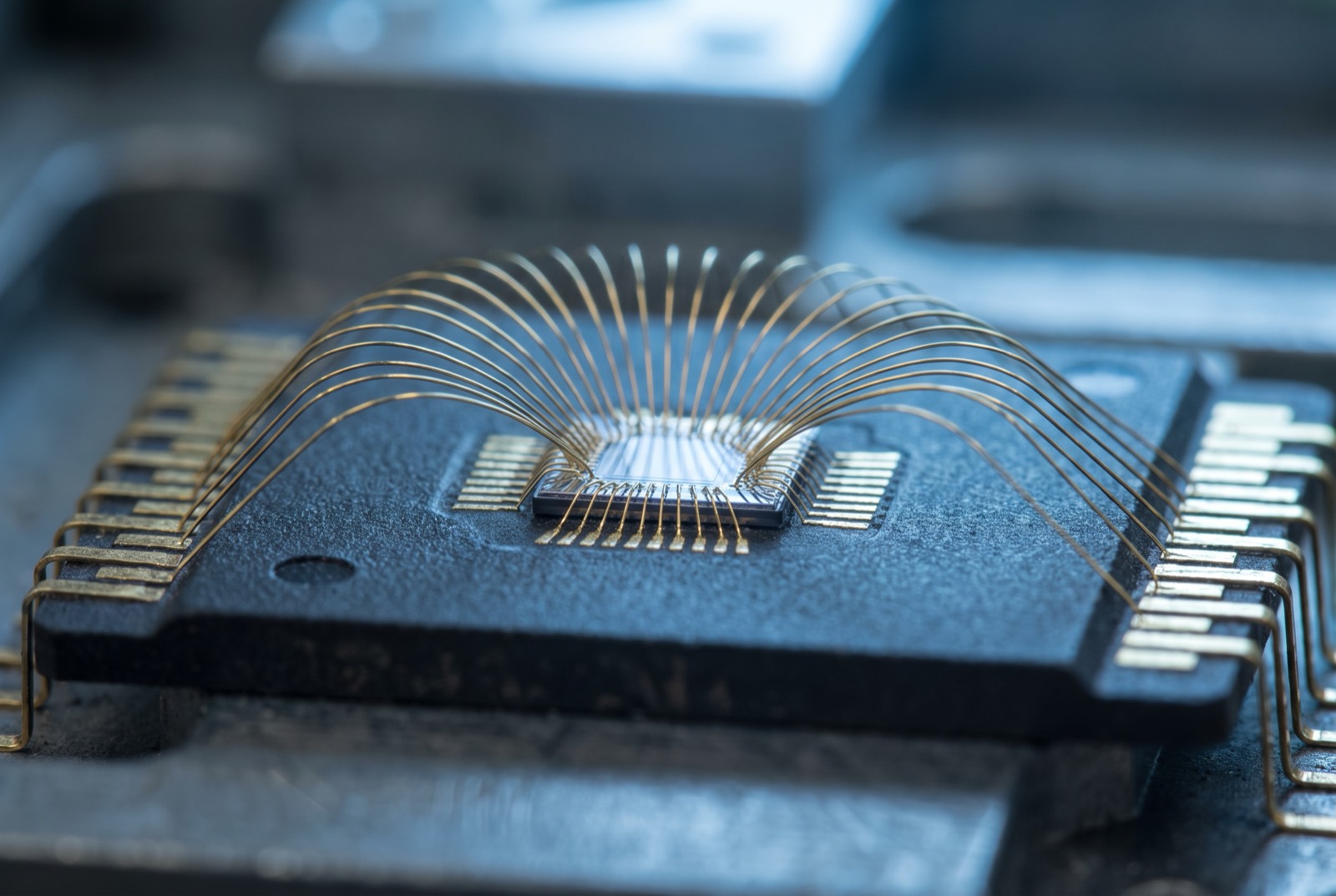

Thermosonic ball bonding · die-to-substrate chain configuration
Built for process development and reliability qualification
Daisy chain wafers optimized for wire bonding parameter development, supplier qualification and long-run stress monitoring.
| Parameter | Available Range / Values |
|---|---|
| Bond Pad Size | 40 μm × 40 μm to 150 μm × 150 μm |
| Bond Pad Metallization | Al (1% Si, 0.5% Cu), Au on TiW barrier, Cu with ENIG finish |
| Pad Thickness | 0.5–3.0 μm (Al) · 0.1–1.0 μm (Au) · 5–10 μm (ENIG Ni/Au) |
| Wire Type | Au wire (18–50 μm), Al wire (18–500 μm), Cu wire (18–50 μm) |
| Bond Method | Thermosonic ball bonding (Au/Cu), ultrasonic wedge bonding (Al/Au) |
| Test Parameters | Pull test (MIL-STD-883 TM 2011), shear test (TM 2019), cratering test |
Standard Wire Bond Daisy Chain
- Die-to-die, die-to-substrate, or die-to-leadframe chain configurations
- Al, Au, or Cu bond pad metallization with ENIG, ENEPIG, or OSP finish
- Pad pitch: 35–150 μm fine-pitch · 150–500 μm standard
- Chain lengths: 10–2000+ links per daisy chain
- Optional integrated heater resistor for in-situ temperature stress
Reliability Stress Testing
- HAST — 130 °C / 85% RH with continuous or periodic chain resistance monitoring
- Thermal Cycling — −65 °C to +150 °C, 500–3000 cycles per JEDEC JESD22-A104; in-situ monitoring captures intermittent opens
- High-Temperature Storage — 150–200 °C up to 2000 h; tracks intermetallic growth and Kirkendall voiding
- Unbiased HAST / Autoclave — humidity stress without bias; detects sealing integrity and moisture ingress paths
- Custom stress profiles available on request
Interconnect qualification from perimeter to full area array

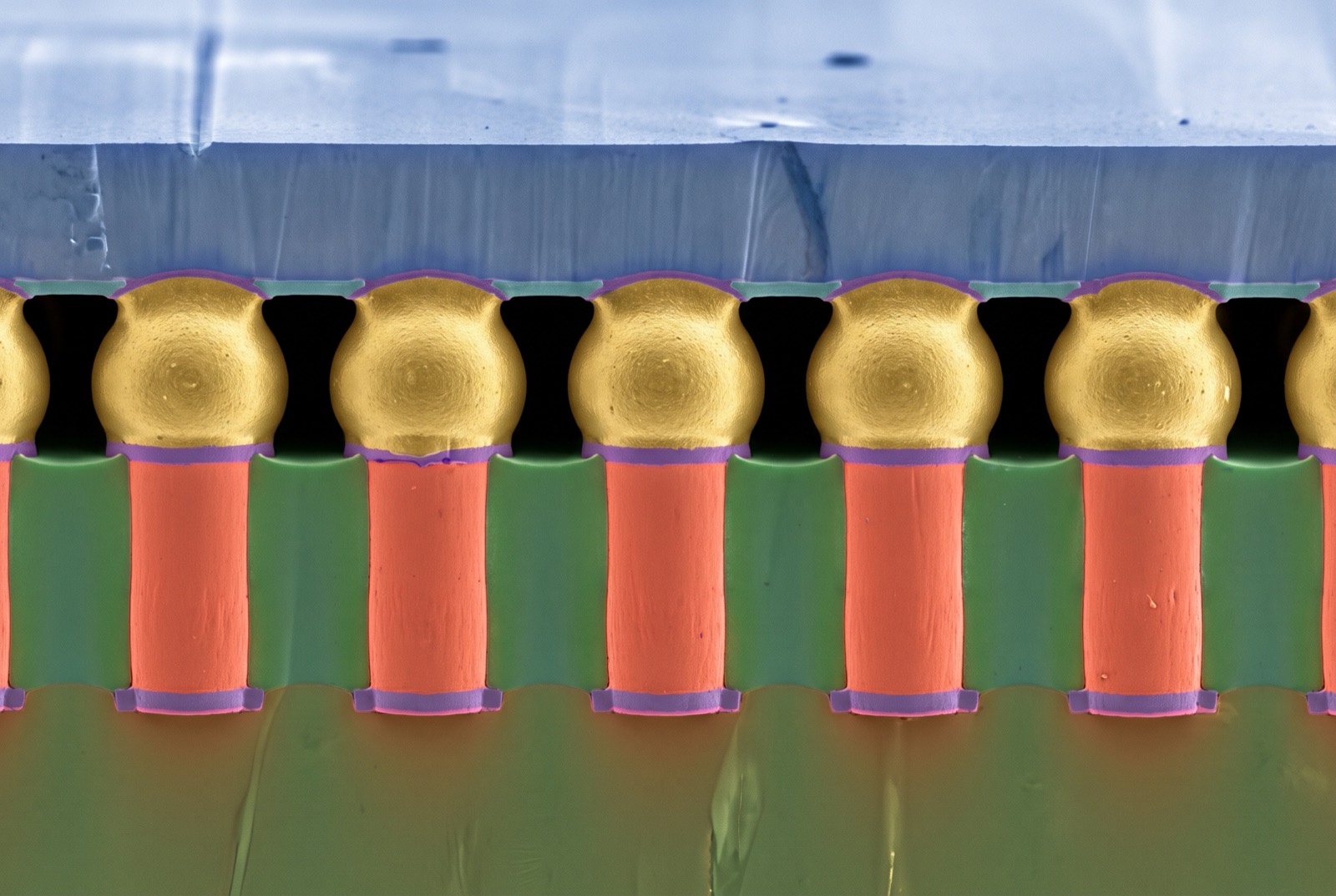

Daisy chain wafers for flip-chip and advanced interconnect qualification — solder bump, Cu pillar, and Au stud configurations.
| Parameter | Values |
|---|---|
| Bump Type | Solder (SnAg, SAC305, SnPb), Cu pillar + solder cap, Au stud |
| Bump Pitch | 150–400 μm solder · 40–130 μm Cu pillar fine pitch |
| Bump Height | 50–100 μm solder · 10–50 μm Cu pillar · 20–40 μm Au stud |
| UBM Stack | Ti/Ni/Au, Ti/Cu/Ni/Au, TiW/Au, Ti/Cu |
| Daisy Chain Pattern | Perimeter array, full area array, staggered, custom layout |
| Substrate | Si interposer, organic (BT/ABF), glass, ceramic (Al₂O₃, AlN) |

Perimeter Bump Daisy Chain
Daisy chain traces route die edge-to-edge through each bump on two adjacent sides, returning through the opposite sides. Ideal for wire bond replacement and low pin-count flip-chip packages.
- Bump pitch: 100–400 μm (perimeter)
- Metallurgy: Cu pillar + solder cap, Au stud bump, or solder bump (SAC305, SnAg)
- UBM: Ti/Ni/Au, Ti/Cu, or ENIG with optional OSP
Area-Array (Full Grid) Daisy Chain
2D serpentine routing through a full grid-array of bumps. The chain visits every bump in the array, maximizing coverage for comprehensive interconnect reliability assessment.
- Bump pitch: 80–250 μm (area array)
- Array sizes: 4×4 to 32×32 and custom
- Detects non-wet opens, head-in-pillow defects, cracked interconnects, bump fatigue
Cu Pillar Daisy Chain
Optimized for Cu pillar + micro-bump interconnect testing with fine-pitch capability down to 40 μm. Includes under-bump metallization and solder cap testing.
- Pillar diameter: 15–60 μm
- Pillar height: 10–50 μm
- Solder cap: SnAg, SAC305, SnBi (low-temp), or AuSn (eutectic)
Through-Silicon Via (TSV) Daisy Chain

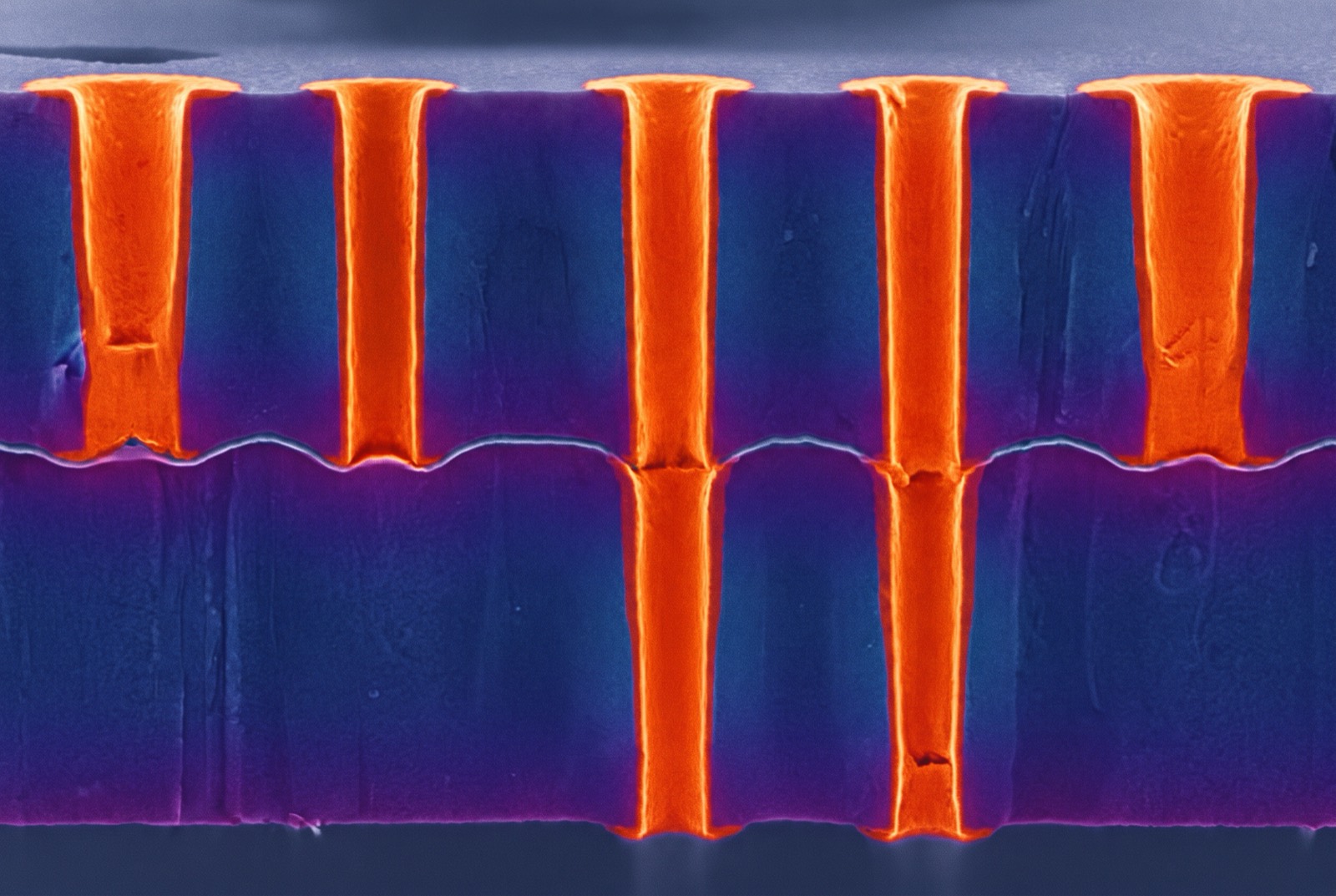

3D integration test vehicles with vertical interconnect chains through the silicon substrate. Chains connect TSVs front-to-back for continuity measurement through the wafer stack.
- TSV diameter: 5–50 μm
- TSV depth: 50–300 μm · aspect ratio up to 15:1
- TSV fill: Cu (electroplated), W (CVD), or doped polysilicon
For 2.5D and 3D heterogeneous integration
Advanced test vehicles for interposer routing, hybrid bonding, and chiplet integration qualification.

Silicon Interposer Daisy Chain
- Through-interposer via (TIV) chains for continuity testing
- Multi-die daisy chain — tests interposer routing + μbump + C4 bump simultaneously
- RDL daisy chain structures for fan-out wafer-level packaging reliability
- Substrates: silicon, glass, organic (ABF, Ajinomoto build-up film)
- Compatible with HBM and chiplet integration test protocols
Hybrid Bonding Daisy Chain
- Cu-Cu direct bond interconnect chains with sub-micron alignment accuracy
- Wafer-to-wafer (W2W) and die-to-wafer (D2W) bonding compatibility
- Combined Cu damascene + oxide bonding interface for mechanical and electrical connection
- Contact resistance monitoring per bonded interface pair
- Compatible with post-bond annealing and reliability stress sequences
Beyond standard topologies
Custom test structure design and fabrication for specialized reliability and characterization requirements.
Chain Optimization
Variable link resistance chains to detect early degradation, split chains for failure isolation, or addressable matrix chains for pinpoint fault location without physical probing.
Failure Isolation Features
Integrated test pad arrays for 4-wire Kelvin probing at intermediate chain nodes. Embedded heaters and temperature sensors for localized thermal stress. Designed for easy integration with automated wafer probers.
Custom Metallization Stacks
Multi-layer metallization up to 6 metal layers for complex test vehicles. Custom dielectric stacks including SiO₂, SiN, polyimide, and low-k. Thick metal options (5–10 μm Cu or Au) for high-current interconnect testing.
Where daisy chain test vehicles earn their keep
Package Reliability Qualification
JEDEC and MIL-STD qualification testing for new package designs, material changes, and process modifications.
Solder Joint Reliability
Solder joint integrity assessment under thermal cycling, drop shock, and vibration. SAC305, SnPb, and low-temperature solder evaluation.
Wire Bond Process Optimization
Ultrasonic power, force, time, and temperature parameter optimization. Cu wire bond development and Au-to-Cu transition qualification.
Advanced Packaging Development
2.5D interposer, 3D-IC, fan-out WLP, and chiplet integration test vehicles. Hybrid bonding and Cu-Cu interconnect qualification.
Failure Analysis & Debug
Rapid isolation of interconnect failures using daisy chain continuity testing. Non-destructive detection before cross-sectioning or decapsulation.
Supplier Quality Audits
OSAT qualification and ongoing quality monitoring. Standardized daisy chain test vehicles for consistent supplier comparison across assembly sites.
100% electrically tested, fully documented

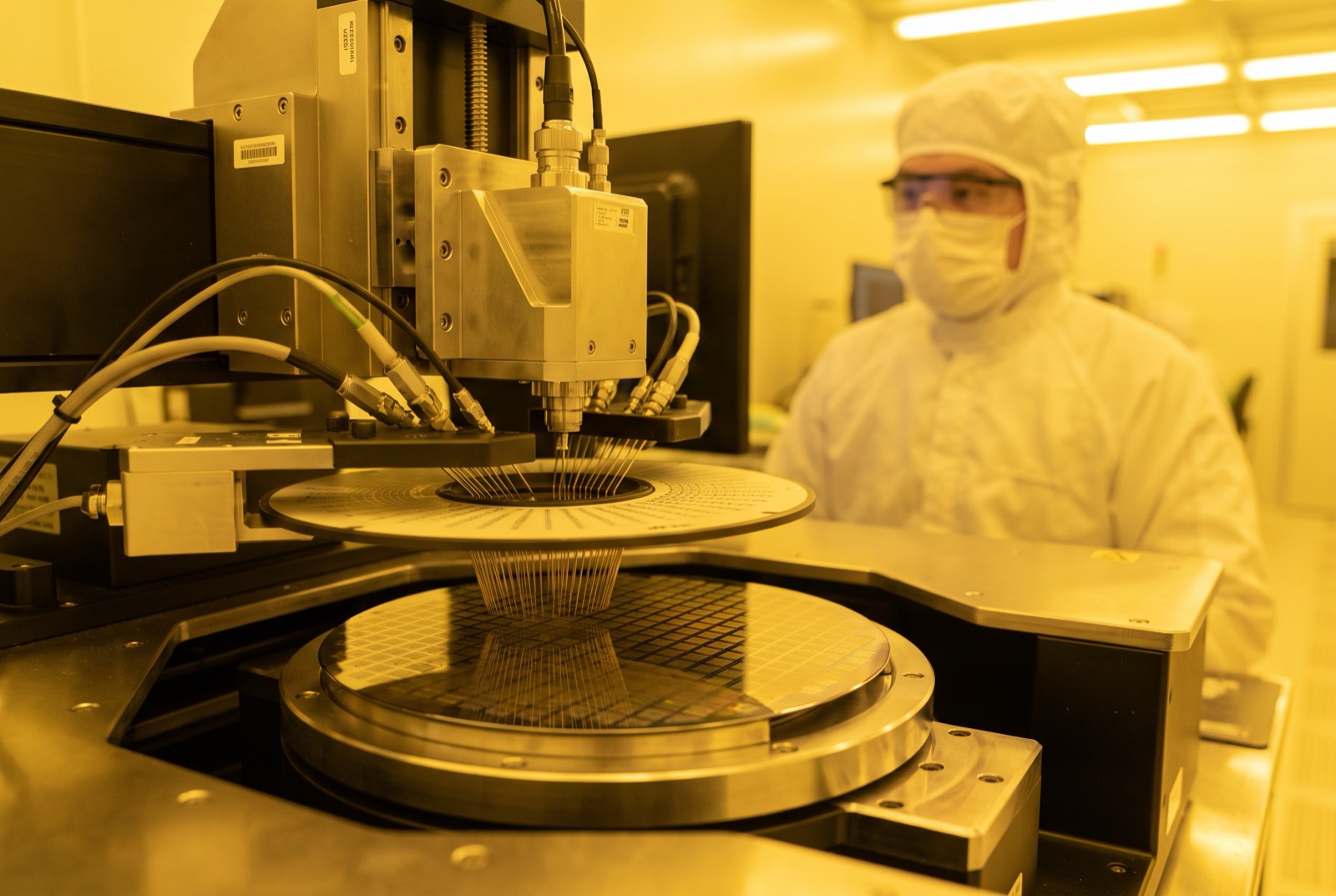

Our daisy chain wafers are fabricated in ISO 9001 certified cleanroom facilities using established semiconductor manufacturing processes. Each wafer undergoes automated optical inspection (AOI) for pattern integrity, 4-wire Kelvin probing for chain continuity verification (100% electrical test), and dimensional metrology for critical feature verification.

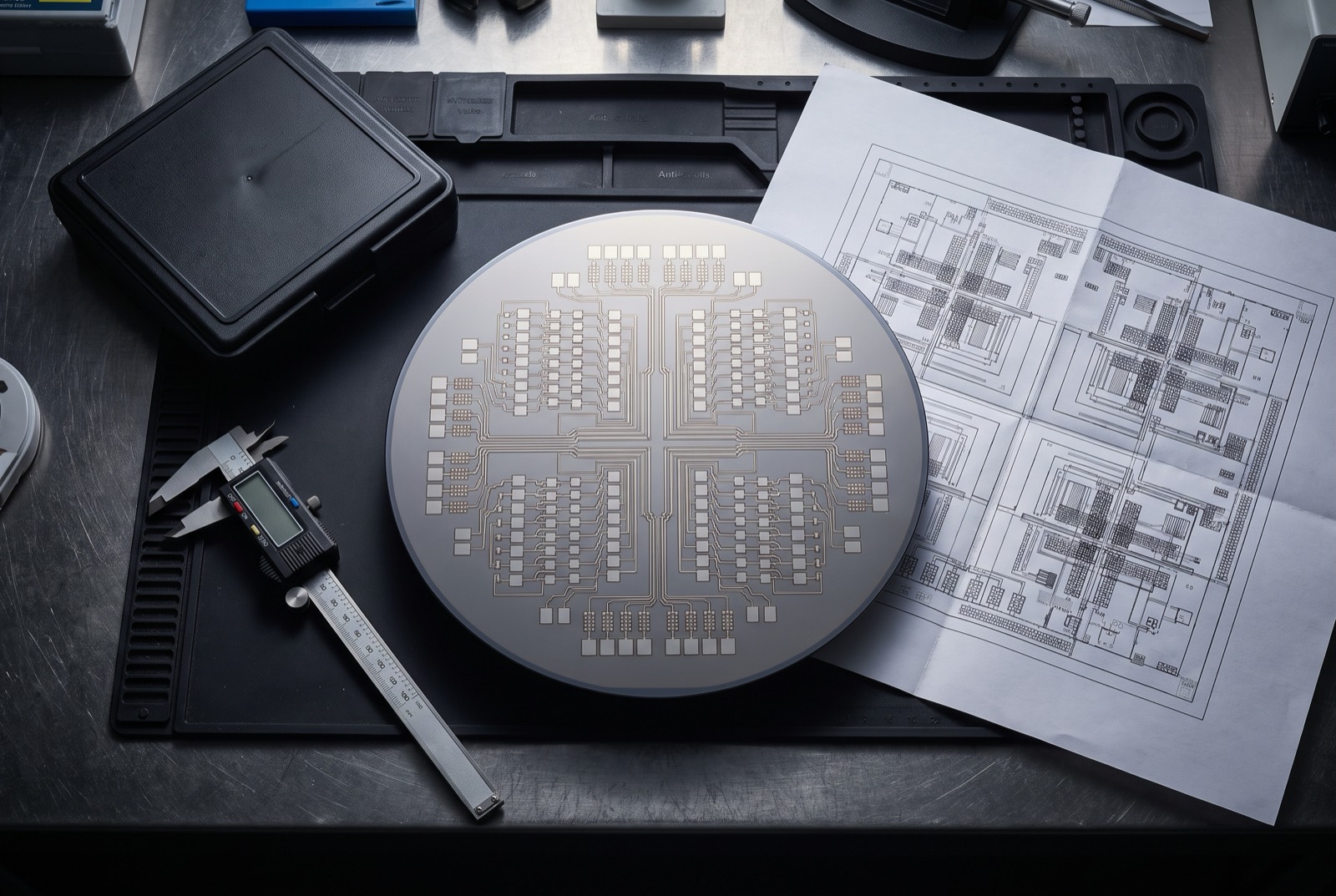

Full documentation package: wafer map with pass/fail data per die, GDSII layout file, material and process certificates, chain resistance measurement data, and packaging/handling recommendations. All data is traceable to individual wafer lot numbers.

Need daisy chain wafers for your reliability program?
Tell us your test requirements — chain topology, metallization, substrate, and quantity — and we'll provide a detailed quotation with layout review within 24 hours.
